2U Data Center Interconnection Network Transport Platform CFP2 QSFP28 Interface

Productomschrijving

2U Data Center Interconnect Transport Platform ondersteunt 400G CFP2 Coherent en QSFP28 poorten

T500-apparatuur voor datacenterinterconnectie en metro-kernnetwerken is een toonaangevende, modulaire, volledig ontkoppelde en hoogwaardige nieuwe generatie optische transmissieapparatuur.Het biedt flexibele netwerkcapaciteit, een verscheidenheid aan klantinterfaces, selecteerbare stroomvoorzieningen en een enkel chassis voor optische en elektrische servicemodules die het geschikt maken voor de onderlinge aansluiting van grote apparaten,middelgrote of kleine datacenters, metro en breed gebied vervoerder netwerk evenals bedrijfs- en computercentra interconnecties of back-up.De apparatuur kan een punt-tot-punt-golflengteverdelingstransmissie- en relaisnetwerk vormen., een meerpunts actief en passief optisch relaisnetwerk, een FOADM- of ROADM-netwerk met ringgolflengteverdeling of een FOADM- of ROADM-netwerk met volle meshgolflengteverdeling.De apparatuur biedt rijke client service interfaces (400GE)De maximale transmissiecapaciteit van een enkel chassis is 3,2 Tb/s.

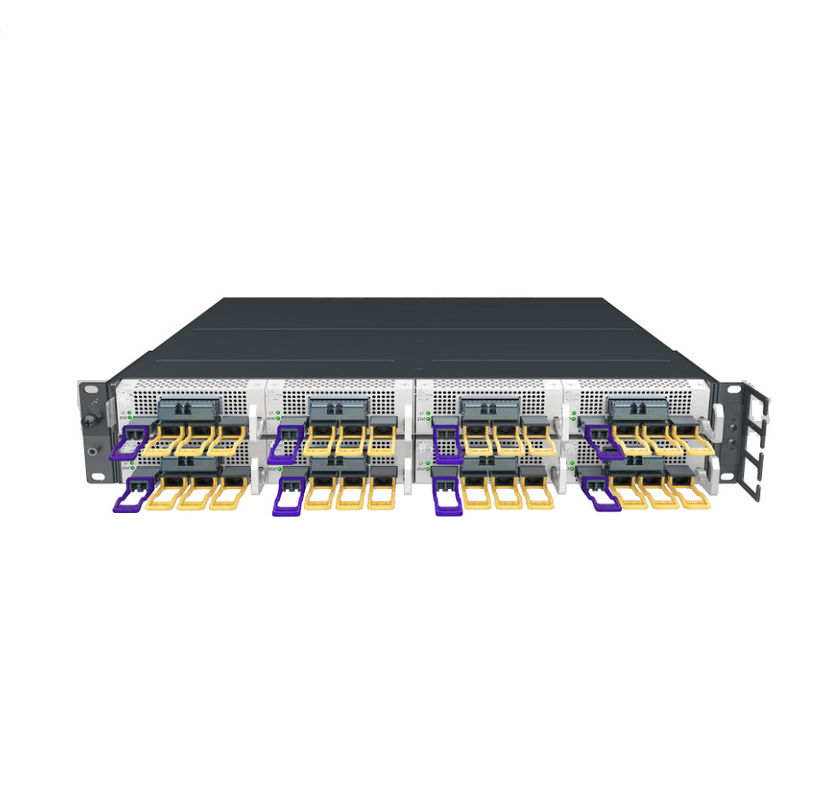

T500 Inleiding van het chassis

2RU-hoogte; montage op rekken van 19 en 21 inch met een diepte van 600 mm of meer
3 soorten stroomvoorziening: 110V/220V wisselstroom, 240V HDC en -48V gelijkstroom
800 watt en 1300 watt uitgangsvermogen
Stroomvoorziening warm aansluitbaar en 1+1 bescherming
Hoge dichtheid met 8 1/4 slotgrootte servicecards of 4 1/2 slotgrootte servicecards
Eén chassis voor zowel optische als OTN-diensten
3.2T capaciteit in een enkel chassis
Controller redundancy, dual management interfaces met OSPF, L3 geïsoleerd

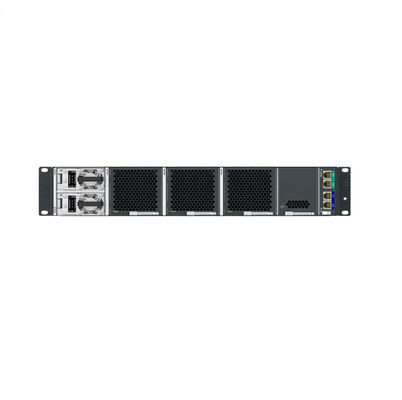

Voor- en achterin warmteafvoer met 3 ventilatorwindkoeling, 2+1 ventilatorbescherming
Open standaard beheerinterface, Netconf, YANG/Openconfig
Verbeterd beheer van apparatuur,controle van de bedrijfsstaat, alarmerapport, realtime/15min/24 uur optische en serviceprestatiebewaking en -records, logging, gebruikersbeheer en telemetrie
Omgevingstemperatuur: -5°C+45°C/23°F113°F op korte termijn, 0°C+40°C/32°F104°F op lange termijn
Bewaringstemperatuur: -40°C+85°C/-40°F
Relatieve luchtvochtigheid: 5%~90% op korte termijn, 5%~85% op lange termijn

T500 Optische sleden

Optische sleeën omvatten verschillende specificaties van modulaire optische eindpuntversterkers, optische lijnversterkers, WSS-kaarten, TFF-kaarten, PTM-oost-westtijdsynchronisatiekaarten, optische beschermingskaarten,OTDR, OCM, enz. Het kan punt-tot-punt golflengteverdeling, multipoint relais, ringgolflengteverdeling netwerk en full meshed golflengteverdeling optische netwerk topologie vormen voor verschillende behoeften.Het ondersteunt de beveiligingsmodussen van OCH, OMS en OTS, en kan voldoen aan verschillende netwerkeisen

Terminal optische versterker slede

1/2-slot bordgrootte; geïntegreerde BA, PA, OSC en tweerichtings VOA
Voor EDFA-winst ondersteunt BA 8-18dB en 15 ~ 25dB, PA ondersteunt 15 ~ 25dB en 22 ~ 35dB en verzadigd vermogen ondersteunt 21dBm en 23dBm
Ondersteuning van externe OTDR- en OCM-verbindingen met speciale interface
Optioneel ingebouwde OCM-module; optioneel ingebouwde OTDR-module

Optische lijnversterker slede

1/2-slotbordgrootte; geïntegreerde dubbele LA, OSC en tweerichtings VOA
Voor EDFA-winst ondersteunt LA 15 ~ 25dB en 22 ~ 35dB en ondersteunt verzadigd vermogen 21dBm en 23dBm
Ondersteuning van externe OTDR- en OCM-monitorinterfaces
Optioneel ingebouwde OCM-module; optioneel ingebouwde OTDR-module

9 graden Twin Wavelength Selective Switch (WSS) met ingebouwde optische versterker

1/2-slot bordgrootte; integratie van twin WSS (Wavelength Selective Switch), BA, PA, OSC en pre-VOA
Voor EDFA-module is BA-vergroting 15 ~ 25 dB, PA-ondersteuningsvergroting 15 ~ 25 dB en 22 ~ 35 dB en verzadigde stroomondersteuning 21 dBm en 23 dBm
Ondersteuning van externe OTDR- en OCM-monitorinterfaces
Optioneel ingebouwde OCM-module; optioneel ingebouwde OTDR-module

TFF-kaart

1/4-slot bordgrootte; FOADM enkelbord (TFF), twee richtingen ((oost en west)
4 golven toevoegen en laten vallen
Gebouwd in express VOA om het vermogen van up wave licht gelijk aan die van express interface

Optische beschermingskaart

1/4-slot bordgrootte; 1 + 1 bescherming
Eenkanaal- en dubbelkanaalkaarten
Ondersteuning van het schakelen van de drempelwaarde van het vermogen verschil en het schakelen van de absolute drempelwaarde van het vermogen
Ondersteuning van de omschakeling van terugkeer- en niet-terugkeer
Ondersteuningswachttijd voor herstel
Ondersteuning van stroom uit, stroom aan, warm stopje en geen licht slot
Ondersteunende hysterese-drempel

PTM-kaart

1/4-slot bordgrootte; twee varianten van oost- en westrichting
Het ondersteunt 1588 klok relais, passthrough door en add/drop

OTDR-kaart

1/4-slot bordgrootte; flexibele configuratie van 8 externe interfaces
Werkgolflengte 1501 nm
De detectie afstand is meer dan 80 km en de detectie nauwkeurigheid is minder dan 20m

OCM-kaart

1/4-slot bordgrootte; flexibele configuratie van 8 externe interfaces
Configureerbaar 50 Hz, 100 Hz kanaalinterval

T500 Transponder en MuxPonder sleden

Transponder- en MuxPonder-sleeën omvatten multi-model, high-density en high-capacity servicecards,die verschillende soorten klantdiensten ondersteunen en voldoen aan de eisen van verschillende toepassingenHet ondersteunt 400G/200G uplink interface en heeft rijke functies van onderhoudsbeheer, prestatie monitor, alarm rapport en telemetrie,die geschikt is voor dagelijkse apparatuur en onderhoud en beheer.

Transponder 400G/200G

1/4-plank
Clientinterface
Ondersteuning van 4xQSFP28, 400GE/100GE/OTU4/FlexE/FlexO
1x400GE met ondersteuning voor QSFP-DD
Ondersteuning van lokale foutinvoeging en -doorgang, externe foutdoorgang en andere onderhoudssignalen
Ondersteuning van LLDP; Ondersteuning van Ethernet RMON en telemetrie van Ethernet-prestaties, optische module transceiver vermogen, bias stroom, enz.
Ondersteuning van vertraging, loopback test, enz. Ondersteuning van automatische laser uitschakeling
Lijninterface
1xCFP2 DCO, 16QAM codering, ondersteunt 400G en 200G tarieven
Frequentie 191,3 ~ 196,1 thz, ondersteunt 75G/100G-intervallen
Ondersteuning van prestatiemonitoring en telemetrie van transceiverververmogen, pre-FEC, laser bias current en laser operationele temperatuur
Ondersteuning van vertragingsmeting, loopback-test, enz.; schakelbescherming minder dan 50 ms

200G MuxPonder

Grootte van het bord met 1/2 gleuf
Clientinterface
Ondersteunt twee varianten: 20xSFPP en 1xQSFP28+10xSFPP
Ondersteuning van 100GE/100GE FlexE/OTU4/10GE /OTU2/STM-64/10GE WAN en enz.
Ondersteuning van lokale foutinvoeging en -doorgang, externe foutdoorgang en andere onderhoudssignalen
Ondersteuning van LLDP; Ondersteuning van Ethernet RMON en telemetrie van Ethernet-prestaties, optische module transceiver vermogen, bias stroom, enz.
Ondersteuning van vertraging, loopback test, enz. Ondersteuning van automatische laser uitschakeling
Lijninterface
1xCFP2 DCO, 16QAM en QPSK-codering, ondersteunt 200G-snelheid
Frequentie 191,3 ~ 196,1 thz, ondersteunt 75G en 100G-intervallen
Ondersteuning van prestatiemonitoring en telemetrie van transceiverververmogen, pre-FEC, laser bias current en laser operationele temperatuur
Ondersteuning van vertragingsmeting, loopback-test, enz.; schakelbescherming minder dan 50 ms
