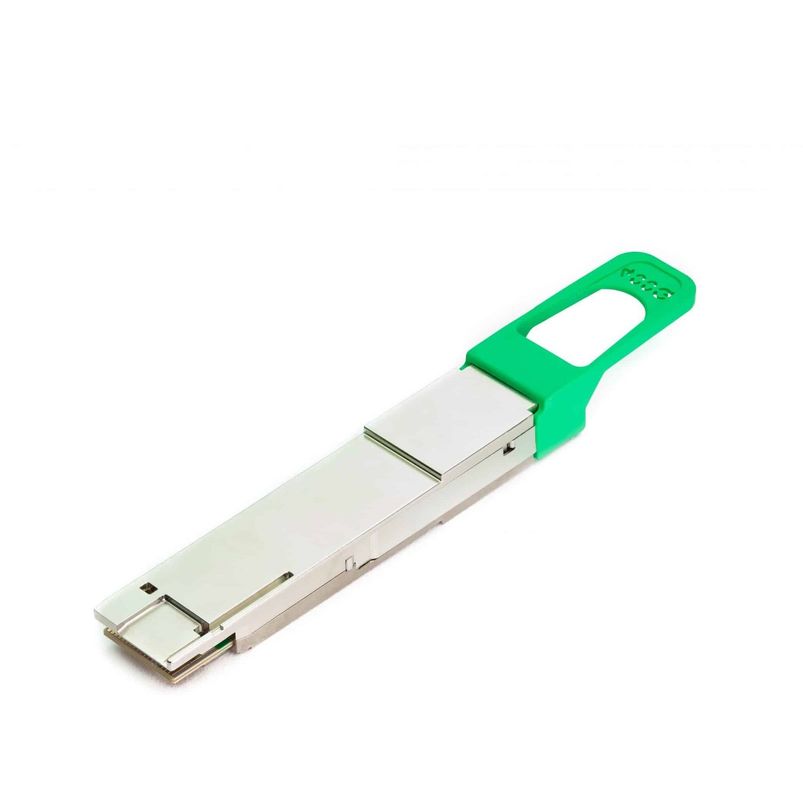

400G QSFP112 FR4 WITH DUAL CDR voor 400Gbps Ethernet-toepassingen via een MPO-12
Productdetails:
| Place of Origin: | China |
| Merknaam: | Color Optic |
| Certificering: | ROHS, CE, FCC |
| Modelnummer: | CO-QDD13F4C |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 2 |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Verpakking |
| Levertijd: | 5-8 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 1000 stuks per maand |
|
Gedetailleerde informatie |
|||
| Gegevenspercentage: | 400 g | Form factor: | Qsfp-DD |
|---|---|---|---|
| Naam van het product: | 400G QSFP112 FR4 | Modulatie: | PAM4 |
| Zendertype: | VCSEL | Waallengte: | 1310 nm |
| Toepassing: | Ethernet-netwerk | Type aansluiting: | Mpo-12 |
| Markeren: | Ethernet-toepassingen 400G QSFP112 FR4,400G QSFP112 FR4 met dubbele CDR |
||
Productomschrijving
Productbeschrijving:
De CO-QDD13F4C is een QSFP-DD vormfactor transceiver voor 400Gbps Ethernet-toepassingen.voor optische afstanden tot 2 km over een SingleMode (SM) lintvezelkabel.
De elektrische interface bestaat uit acht 53.125G-signalen (400GAUI-8), die worden omgezet in acht PAM4-gemoduleerde kanalen/paden om het Ethernet-signaal te transporteren.De transceiver kan ook in 4x100GAUI-2-modus worden ingesteld om 400G tot 4x 100G uitbreidingsconfiguraties mogelijk te makenDigitale diagnostische functies zijn beschikbaar via een I2C-interface, zoals gespecificeerd door de QSFP-DD MSA. De optische interface van de transceiver is een MPO12-connector.
Voor de betrouwbare werking van het systeem moet de host de Forward Error Correction (FEC) implementeren. Het FEC-type is zoals gedefinieerd in IEEE802.3bj, d.w.z. Reed Solomon RS ((544,514).De optische parameters geven een bitfoutverhouding (BER) van 2.4 x 10-4.
De transceiver wordt geleverd in twee versies, conform de Common Management Interface Specification CMIS4.0.
Specificatie
- QSFP-DD met MPO-12 APC-connector
- 4x PAM4 gemoduleerde CWDM-sporen; 1271nm, 1291nm, 1311nm en 1331nm
- Voldoet aan 400GBase-FR4 MSA
- Conform CMIS4.0 beheerinterface
- Tot 2 km afstand, 4dB energieverbruik
- Minder dan 10 W energieverbruik
- C-temperatuur werkomstandigheden (0°C tot +70°C)
Technische parameters:
| Vormfactor | QSFP112 |
|---|---|
| CONNECTOR / POLENS | LC-Duplex PC |
| Interface | Alleenstaande |
| TYPE | FR4 |
| Afstand | 2 km |
| Temperatuurbereik | 0°C - 70°C |
| Aantal rijstroken | 4x (Tx/Rx) |
| Bandbreedte | 425 Gbit/s |
| Bandbreedte per lijn | 106.25 Gbit/s |
| Digitaal diagnostisch beheer (DDM) | Ja, intern gegradeerd |
|---|---|
| Energieverbruik | 10 W |
| CDR | TX en RX |
| SGMII | - Nee, niet echt. |
| INBUILT FEC | - Ja, dat klopt. |
| POWERBUDGET (DB) | 4 dB |
| Vervoer MIN/MAX per rijstrook | -3,2 dBm / 4,4 dBm |
| Vervoer van voertuigen met een vervoersvermogen | -7,2 dBm / 4,4 dBm (overbelasting) |
| GOLDENGTE TX (TYPISCHE) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| GOLDENGTE RX (TYPISCH) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| Laser | EML |
| TYPE van ontvanger | PIN-code |
| Modulatie | PAM4 |
| Straf voor overdracht en verspreiding | 3.4 dB |
| Uitsterfingspercentage | 3.5 dB |
| Ondersteunde protocollen | 400G Ethernet |
