12 kernen Microduct Air geblazen Single Mode Glasvezel Kabel
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Sumitomo |
| Certificering: | ROHS, CE, |
| Modelnummer: | GCYFY-12F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 2 |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | kabeltrommel |
| Levertijd: | 8 dagen |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 5000 km per week |
|
Gedetailleerde informatie |
|||
| Type kabel: | Ronde/Lint | Nom. Diameter: | 4.8mm |
|---|---|---|---|
| Vlakken: | Eenmodus type ITU-T G.652.D | Kabelschijf Markering: | De neutrale druk van JFOPT of aangepast |
| Kabelbuiging: | 20 x Kabel Dia. | Stel Temperatuur in werking: | -10°C +70°C |
| Bergingstemperatuur: | -40°C~+85°C | ||
| Markeren: | 12 kernen Glasvezelkabel,de enige kabel van de wijze optische vezel,Mikroduct-optische glasvezelkabel |
||
Productomschrijving
1Generaal.
1.1 De specificatie heeft betrekking op de constructie en eigenschappen van glasvezelkabel.
1.2Het is ontworpen om snel te worden geïnstalleerd door in microducten te blazen.
1.3 De in de kabel gebruikte glasvezel voldoet eveneens aan ITU-T Rec. G.652.D.
1.4 De kabel voldoet over het algemeen aan de laatste relevante ITU-T-aanbeveling of beter.
1.5 De enkelmodusvezel moet werken in 1310 nm en 1550 nm.
1.6 De kabel kan gedurende 25 jaar worden gebruikt zonder aanzienlijke beschadiging.
2Optische vezels in de kabel
2.1 Bouw
| Zuivel | Type | Eenmodus type ITU-T G.652.D |
| Materiaal | Ge-doped gesmolten silica | |
|
Diameter van het modusveld
|
1310 nm | 9.2±0,4 μm |
| 1550 nm | 10.4±0,8 μm | |
| Fout van de concentriciteit van de kern | ≤ 0,6 μm | |
| Diameter van de bekleding | 125 ± 1 μm | |
| Niet-circulaire bekleding | ≤ 1,0% | |
| Bescherming | Materiaal | Acrylaat dat UV-hardbaar is |
| diameter | 250 ± 15 μm (gekleurd) | |
| Vastgemaakte vezels | 0.69 GPa (1,0%, 100kpsi) overeenkomstig de test op de weerstand tegen optische vezels volgens IEC 60793-1-B1 | |
2.2 Optische kenmerken
| Afzwakking | 1310 nm | ≤ 0,36 dB/km | |
| 1550 nm | ≤ 0,22 dB/km | ||
| Nul-dispersiesgolflengte | 1300 tot 1324 nm | ||
| Neerspreidingshoek | ≤ 0,092ps/nm2/km) | ||
| Kabelbreedte (λcc) | ≤ 1260 nm | ||
|
Polarisatiemodus Dispersie (PMD) & PMDQ (M=20,Q=0,01%) |
≤ 0,2 ps/km1/2 | ||
|
Macrobendverzwakking 10 rondes, straal 30 mm. |
1550 nm | ≤ 0,1 dB | |
| 1625 nm | ≤ 0,1 dB | ||
3.Optische kabel

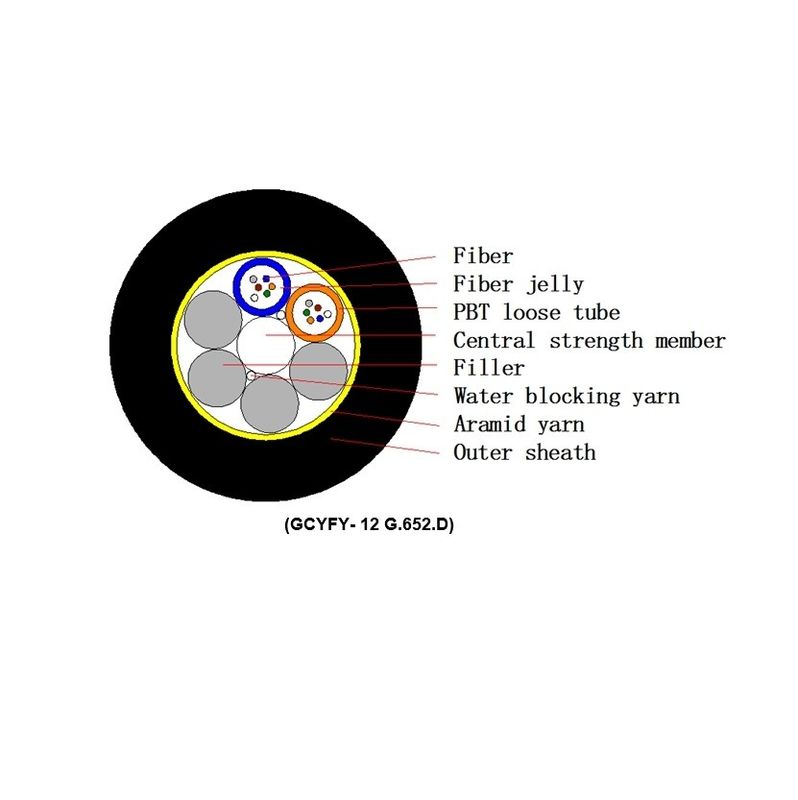

3.1 Bouw
| Type kabel | GCYFY | |
| Zuivel | Bouw | Raadpleeg 3.1 |
| Lid van de centrale kracht | Materiaal | FRP of FRP met PE-coating |
| Buis | Materiaal | PBT |
| Vullend samengesteld materiaal | Gelatine van vezels | |
| Füllstof | Materiaal | PE |
| Waterblokkerend lid | Materiaal | van synthetische filamenten |
|
AanvullingSterktelid (indien nodig) |
Materiaal | garens van de soort gebruikt bij de vervaardiging van kleding |
| Buitenste omhulsel | Materiaal | Polyethyleen met een hoge dichtheid, zwarte kleur (met bescherming tegen UV-straling) |
| Dikte | Nom. 0,4 mm | |
3.1.1 Bufferbuisstranding, kabelgrootte en -gewicht
|
Zuivel Tellen |
Aantal vezels per buis |
Aantal buis / vulmiddel |
Nom. Diameter (mm) |
Eenpprox-gewicht (kg/km) |
| 6 | 6 | 1/5 | 4.8 | 20 |
| 12 | 6 | 2/4 | 4.8 | 20 |
| 24 | 6 | 4/2 | 4.8 | 20 |
| 36 | 6 | 6/0 | 4.8 | 20 |
| 48 | 8 | 6/0 | 5.1 | 20 |
| 60 | 12 | Gehoorzaamheid aan God, 1/15 | 5.7 | 30 |
| 72 | 12 | 6/0 | 5.7 | 30 |
| 84 | 12 | 7/0 | 6.1 | 35 |
| 96 | 12 | 8/0 | 6.5 | 40 |
| 144 | 12 | 12/0 | 8.1 | 55 |
3.2 Identificatie
Kleurcode voor vezels en buizen
| - Nee, dat is niet waar. | 1 | 2 | 3 | 4 | 5 | 6 |
| Kleur | Blauw | Oranje | Groen | Bruin | Slate | Wit |
| - Nee, dat is niet waar. | 7 | 8 | 9 | 10 | 11 | 12 |
| Kleur | Rood | Zwart | Geel | Violet | Roos | Aqua |
4. Kenmerken van glasvezelkabel
| Artikel 1 | Testconditie | Specificatiebij 1550 nm |
|
Tensile Sterkte |
IEC 60794-1-2-E1 Belading: 0,5 G ((G: kabelgewicht van 1 km) Tijd: 10 min. |
Verandering van de verzwakking ≤ 0,1 dB Geen schade aan vezels en bekleding |
|
Herhaald Buigwerk |
IEC 60794-1-2-E6 Buigradius: 20* kabeldia. Verzorging: 25N Nummer van de cyclus: 25 |
Verandering van de verzwakking ≤ 0,1 dB Geen schade aan vezels en bekleding |
| Vermorzelen |
IEC 60794-1-2-E3 Maximale belasting: 450 N/100 mm Tijd: 1 minuut |
Verandering van de verzwakking ≤ 0,1 dB Geen schade aan vezels en bekleding |
| Draaien |
IEC 60794-1-2-E7 Lange: 1 m Beperking van de spanning Hoek: ± 180° Nummer van de cyclus: 5 |
Verandering van de verzwakking ≤ 0,1 dB Geen schade aan vezels en bekleding |
| Kabelbuiging |
IEC 60794-1-2-E11 Mandreldiale: 20′ kabeldia. De beurt: 10 Nummer van de cyclus: 5 |
Verandering van de verzwakking £ 0,1 dB Geen gebrek aan vezels en bekleding |
| Druppelproef |
IEC-794-1-2-E14 Proeflengte: 30 cm Temperatuur: 70°C Tijd: 24 uur |
Geen vullingscompound |
|
Temperatuur Fietsen |
IEC 60794-1-2-F1 Temperatuur: -10°C +70°C Nummer van de cyclus: 2 Duur: 12 uur/stap |
Verandering van de verzwakking ≤ 0,15 dB/km Geen schade aan vezels en bekleding |
| Waterpenetratie |
IEC 60794-1-2-F5B Tijd: 24 uur Proeflengte: 3M Waterhoogte: 1 m |
Geen waterlekken |
5. Kabelschijf Markering
De lengte- en identificatiemerkingen worden om de één meter in witte kleur op de omhulsel afgedrukt.De inhoud van de omhulselmarkering is als volgt::
- xxx: Naam van de fabrikant
- GCYFY: het type kabel
- ** F: aantal vezels
- G.652D: Het type vezel
- 20**: Jaar van vervaardiging
- ****M: Lange markering
※ De omhulselmarkering kan worden gewijzigd op verzoek van de klant.
6Verpakking en verzending
6.1 Kabeltrommel en trommellengte.
De kabeltrommel is een houten trommel waarvan de diameter niet minder dan 25 maal de buitendiameter van de kabel mag zijn.
Standaarddrumlengte: 4000 m/drum (of volgens de vraag van de klant)
7.2 De rotatierichting van het kleurenschema wordt aangegeven door de kolokvormige en tegen de klok aan de uiteinden met respectievelijk rode en groene kleefband te maken.
